DH系列振动筛浏览次数:

DH系列振动筛

1、关于“振动筛”:是所有振动筛分设备类产品的总称,确切的讲圆形的振动筛根据国家相关标准叫“旋振筛”,由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”。

2、振动筛的工作原理:由直立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面进行筛分。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

3、关于“大汉牌振动筛”:"大汉"DH系列振动筛产品,经客户多年使用,获得大量的一线反馈建议,在自有成熟的筛机制造技术基础上,大汉机械工程师以满足客户需求为标准,多次技术改进,筛分效果更加优越,采用"通用"新型动力激振器,三维动力更加突出,适用范围更加广泛,大汉机械公司可根据客户需求设计特殊型号,无论物料是干是湿,是精细是粗糙,是比重大是比重轻,0-400目都可以筛选,不管是液态的,还是浆状的0-600目都可以过滤."大汉"旋振筛系列产品同时配备专门的筛网清理装置,把堵网率降到最低,过网率和处理精度得以有效提高。"大汉"具备特殊型号制造的能力让顾客对"大汉"有更多的选择。

"大汉"振动筛的特点:

效率高、设计精巧耐用,任何粉类、粘液均可筛分。
换网容易、操作简单、清洗方便。
网孔不堵塞、粉末不飞扬、可筛至400目或0。028mm
杂质、粗料自动排出,可以连续作业。

4、碳钢振动筛使用的行业:

化工行业:树脂、涂料、油漆等。

金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳等。

5、“大汉”振动筛代号示意图:

 振动筛型号

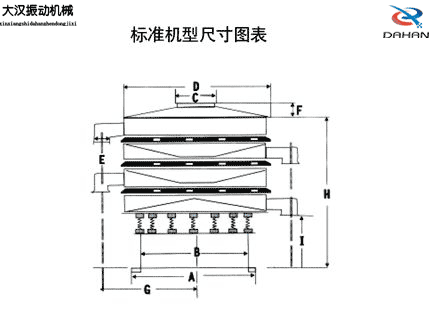

6、“大汉”振动筛一般结构图与尺寸表:

旋振筛

  振动筛尺寸

型号

A

B

C

D

E

F

G

H

I

DH-1200-4P

970

850

250

1170

180

140

740

1385

510

7、“大汉”振动筛换网图示:

振动筛网架





功率

(kw)

筛分直径

(m/m)

入粒粒度

(mm)

电压

V

转速

r/min

DH-1200-4P

1.1

1120

10

380

1440









8、“大汉”振动筛的安装与调试:

⑴设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于结构体上,而且钢结构架台应有一定的钢度。

本机只需三相开关一只(备注:最好使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。

⑵设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。

⑶开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。

⑷当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。

⑸调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
